Leírás EH kijelző jellemzői: DIN (144 x 72 mm) szerinti szerelőkeretbe illeszthető Standard RS-232C és USB kommunikációra képes a csatlakoztatott PC-vel (USB csak a SENSORPAK szoftverrel) RS-LINK segítségével összefűzhetők (ma. 10 mérési pont) 2 tengelyes kivitelben is Jellemzők Felbontás: 0,0001/0,001/0,01 mm Max. bemeneti frekvencia: 2,5 MHz (2-fázisú négyszögjel), válaszsebesség függ az eszköz típusától Bemenet típusa: Differenciál négyszögjel Alkalmazható eszköz: LGK, LGF, LGB,LG, LGM, LGH(kivéve LGF-Z a nullpont és előjeles típusok, és az LGH 0,01μm felbontásútípus) Bemenetek száma: 2 (kéttengelyes) Tömeg: 800 g Tápegység: Via AC Adapter (12-24 V DC, 700 mA No. 527428 Standard Accessories) Kijelző: 8 digit and a negative [-] sign, LED (green) Tűrésezés kijelzés: LED display (3 lépés: borostyán, zöld, vörös/5 lépés : borostyán, villogó borostyán, zöld, villogó vörös, vörös) DIGIMATIC-kimenet: Igen ON/OFF: Igen Bemeneti jel PRESET/ZERO: Igen Nullázás: Igen PRESET: Igen Számlálási irány váltás: Igen BCD kimenet: Igen Külső tartás: igen MAX / MIN / Különbség mérés: Igen mm / coll átkapcsolás: Igen Külső csúcstartás kikapcsolás funkció: igen RS-Link: Igen Tűréshatár megadás (PC-n keresztül): Igen

EH kijelző jellemzői: DIN (144 x 72 mm) szerinti szerelőkeretbe illeszthető Standard RS-232C és USB kommunikációra képes a csatlakoztatott PC-vel (USB csak a SENSORPAK szoftverrel) RS-LINK segítségével összefűzhetők (ma. 10 mérési pont) 2 tengelyes kivitelben is

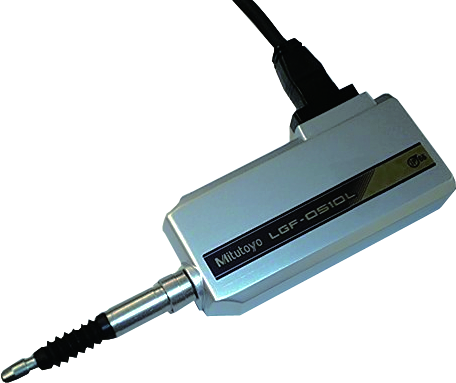

Robusztus felépítésű gazdaságos linear gauge jellemzői: Speciális modell nehezen hozzáférhető helyeken történő méréshez. Speciális kialakítása miatt igen ellenálló a külső zavaró tényezőkre (rezgés, ütés) IP66 védelemmel Differenciál négyszögjel kimenet a széles alkalmazhatóság érdekében.

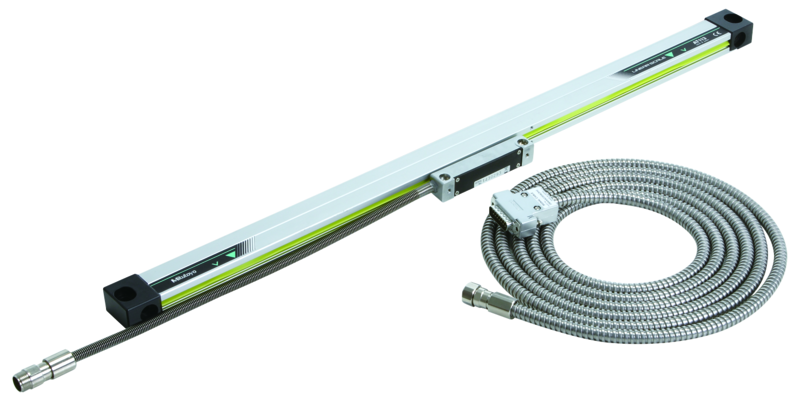

Stabil konstrukció, nagy ellenállás, rezgés-védelem függőleges és fekvő helyzetben is. Továbbfejlesztett rezgésszigetelés és tartósság. Páncél INOX kábel a kijelzőhöz történő csatlakoztatáshoz A jelkábel a csúszka mindkét oldalán kivezethető. Jellemzők Kábelhossz:3 m Hasznos tartomány:1000 mm Pontosság:(5+5L/1000) µm L = tényleges mérési hossz (mm) Jelkimenet: kétfázisú színuszjel Üzemi hőmérséklet:0ºC - 45ºC Tápegység:5V DC ± 10% Max. válasz sebesség:120 m/min. Jelperiódus:20 µm Skála ref. pont osztás:50 mm-enként Védelem:IP53

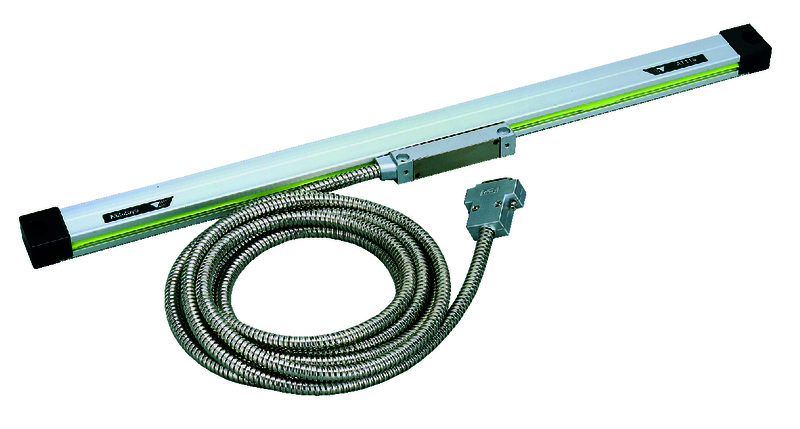

Üveg skála - Zero nem kódolt Hőtágulási együttható (8 ± 1)x 10-6/K-1 Páncélozott INOX jelkábel a kijelzőhöz való csatlakoztatáshoz Jellemzők: Pontosság: (5+5L/1000) µm L = tényleges mérési hossz (mm) Tápegység:5V DC ± 10%

Üveg skála - Zero nem kódolt Hőtágulási együttható (8 ± 1)x 10-6/K-1 Páncélozott INOX jelkábel a kijelzőhöz való csatlakoztatáshoz Jellemzők: Pontosság: (5+5L/1000) µm L = tényleges mérési hossz (mm) Tápegység:5V DC ± 10%

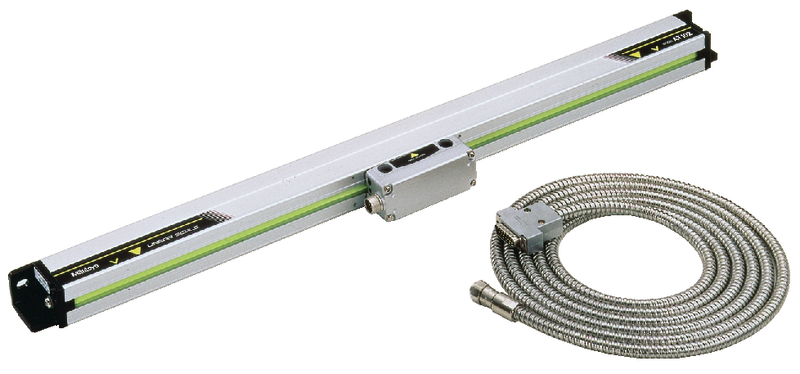

Linear Scale üveg skála továbbfejlesztett rezgésvédelemmel. AT103 jellemzői: Hőtágulási együttható (8 ± 1)x 10-6/K-1 Továbbfejlesztett rezgésszigetelés és tartósság. Páncél INOX kábel a kijelzőhöz történő csatlakoztatáshoz A jelkábel a csúszka mindkétk oldalán kivezethető. Jellemzők Kábelhossz:3 m Hasznos tartomány:100 mm Pontosság:(3+3L/1000) µm L = tényleges mérési hossz (mm) Jelkimenet: kétfázisú színuszjel Üzemi hőmérséklet:0ºC - 45ºC Tápegység:5V DC ± 10% Max. válasz sebesség:120 m/min. Jelperiódus:20 µm Skála ref. pont osztás:50 mm-enként Védelem:IP53

Stabil konstrukció, nagy ellenállás, rezgés-védelem függőleges és fekvő helyzetben is. Továbbfejlesztett rezgésszigetelés és tartósság. Páncél INOX kábel a kijelzőhöz történő csatlakoztatáshoz A jelkábel a csúszka mindkét oldalán kivezethető. Jellemzők Kábelhossz:3 m Hasznos tartomány:100 mm Tömeg:1,5 kg Pontosság:(5+5L/1000) µm L = tényleges mérési hossz (mm) Jelkimenet: kétfázisú színuszjel Üzemi hőmérséklet:0ºC - 45ºC Tápegység:5V DC ± 10% Max. válasz sebesség:120 m/min. Jelperiódus:20 µm Skála ref. pont osztás:50 mm-enként Védelem:IP53

ABSOLUTE elektromágneses indukciós rendszer, amely rendkívül ellenálló a környezeti zavaroknak, IP-67 védelemmel. Abszolút pont érzékelés és kijelzés – nem szükséges minden bekapcsolás esetén a referencia pont felvétele. Jellemzők Kábelhossz:3,5 m Hasznos tartomány:100 mm Pontosság:100 to 500 mm ±5 µm Üzemi hőmérséklet:0°C to 45°C Tápegység:5V DC ± 10% Max. válasz sebesség:50 m/min

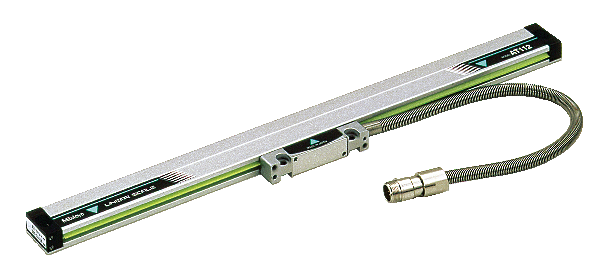

Szuper vékony kivitel Üveg skála - Zero nem kódolt Hőtágulási együttható (8 ± 1)x 10-6/K-1 Páncélkábel a kijelzőhöz történő csatlakozáshoz. Jellemzők Kábelhossz: 3 m Hasznos tartomány: 1020 mm Tömeg: 0,9 kg Pontosság: High-accuracy type (3+3L/1000) µm L = Effective range (mm) Üzemi hőmérséklet: 0°C to 45°C Tápegység: 5V DC ± 10% Jelkimenet: 2x 90° phase-shifted sinusoidal signals Max. válasz sebesség: 72 m/min-ig Jelperiódus: 20 µm Skála ref. pont osztás: 50 mm Védelem: IP53

Üveg skála - Zero nem kódolt Hőtágulási együttható (8 ± 1)x 10-6/K-1 Páncélozott INOX jelkábel a kijelzőhöz való csatlakoztatáshoz Jellemzők: Pontosság: (5+5L/1000) µm L = tényleges mérési hossz (mm) Tápegység:5V DC ± 10%

Linear Scale üveg skála továbbfejlesztett rezgésvédelemmel. AT103 jellemzői: Hőtágulási együttható (8 ± 1)x 10-6/K-1 Továbbfejlesztett rezgésszigetelés és tartósság. Páncél INOX kábel a kijelzőhöz történő csatlakoztatáshoz A jelkábel a csúszka mindkétk oldalán kivezethető. Jellemzők Kábelhossz:3 m Hasznos tartomány:1100 mm Pontosság:(3+3L/1000) µm L = tényleges mérési hossz (mm) Jelkimenet: kétfázisú színuszjel Üzemi hőmérséklet:0ºC - 45ºC Tápegység:5V DC ± 10% Max. válasz sebesség:120 m/min. Jelperiódus:20 µm Skála ref. pont osztás:50 mm-enként Védelem:IP53

Stabil konstrukció, nagy ellenállás, rezgés-védelem függőleges és fekvő helyzetben is. Továbbfejlesztett rezgésszigetelés és tartósság. Páncél INOX kábel a kijelzőhöz történő csatlakoztatáshoz A jelkábel a csúszka mindkét oldalán kivezethető. Jellemzők Kábelhossz:3 m Hasznos tartomány:1100 mm Pontosság:(5+5L/1000) µm L = tényleges mérési hossz (mm) Jelkimenet: kétfázisú színuszjel Üzemi hőmérséklet:0ºC - 45ºC Tápegység:5V DC ± 10% Max. válasz sebesség:120 m/min. Jelperiódus:20 µm Skála ref. pont osztás:50 mm-enként Védelem:IP53

Leírás Üveg skála - Zero nem kódolt Hőtágulási együttható (8 ± 1)x 10-6/K-1 Páncélozott INOX jelkábel a kijelzőhöz való csatlakoztatáshoz Jellemzők Kábelhossz: 5 m Hasznos tartomány: 1100 mm Tömeg: 2500 g Pontosság: (5+5L/1000) µm L = Effective range (mm) Jelkimenet: Two 90° phase-shifted sinusoidal signals Max. válasz sebesség: 50 m/min-ig Jelperiódus: 20 µm Skála ref. pont osztás: 50 mm Védelem: IP53 Tápegység: 5V DC ± 10%

Üveg skála - Zero nem kódolt Hőtágulási együttható (8 ± 1)x 10-6/K-1 Páncélozott INOX jelkábel a kijelzőhöz való csatlakoztatáshoz Jellemzők: Pontosság: (5+5L/1000) µm L = tényleges mérési hossz (mm) Tápegység:5V DC ± 10%

Linear Scale üveg skála továbbfejlesztett rezgésvédelemmel. AT103 jellemzői: Hőtágulási együttható (8 ± 1)x 10-6/K-1 Továbbfejlesztett rezgésszigetelés és tartósság. Páncél INOX kábel a kijelzőhöz történő csatlakoztatáshoz A jelkábel a csúszka mindkétk oldalán kivezethető. Jellemzők Kábelhossz:3 m Hasznos tartomány:1200 mm Pontosság:(3+3L/1000) µm L = tényleges mérési hossz (mm) Jelkimenet: kétfázisú színuszjel Üzemi hőmérséklet:0ºC - 45ºC Tápegység:5V DC ± 10% Max. válasz sebesség:120 m/min. Jelperiódus:20 µm Skála ref. pont osztás:50 mm-enként Védelem:IP53

Stabil konstrukció, nagy ellenállás, rezgés-védelem függőleges és fekvő helyzetben is. Továbbfejlesztett rezgésszigetelés és tartósság. Páncél INOX kábel a kijelzőhöz történő csatlakoztatáshoz A jelkábel a csúszka mindkét oldalán kivezethető. Jellemzők Kábelhossz:3 m Hasznos tartomány:1200 mm Pontosság:(5+5L/1000) µm L = tényleges mérési hossz (mm) Jelkimenet: kétfázisú színuszjel Üzemi hőmérséklet:0ºC - 45ºC Tápegység:5V DC ± 10% Max. válasz sebesség:120 m/min. Jelperiódus:20 µm Skála ref. pont osztás:50 mm-enként Védelem:IP53

Szuper vékony kivitel Üveg skála - Zero nem kódolt Hőtágulási együttható (8 ± 1)x 10-6/K-1 Páncélkábel a kijelzőhöz történő csatlakozáshoz. Jellemzők Kábelhossz: 3 m Hasznos tartomány: 120 mm Tömeg: 0,9 kg Pontosság: High-accuracy type (3+3L/1000) µm L = Effective range (mm) Üzemi hőmérséklet: 0°C to 45°C Tápegység: 5V DC ± 10% Jelkimenet: 2x 90° phase-shifted sinusoidal signals Max. válasz sebesség: 72 m/min-ig Jelperiódus: 20 µm Skála ref. pont osztás: 50 mm Védelem: IP53

Stabil konstrukció, nagy ellenállás, rezgés-védelem függőleges és fekvő helyzetben is. Továbbfejlesztett rezgésszigetelés és tartósság. Páncél INOX kábel a kijelzőhöz történő csatlakoztatáshoz A jelkábel a csúszka mindkét oldalán kivezethető. Jellemzők Kábelhossz:3 m Hasznos tartomány:1300 mm Pontosság:(5+5L/1000) µm L = tényleges mérési hossz (mm) Jelkimenet: kétfázisú színuszjel Üzemi hőmérséklet:0ºC - 45ºC Tápegység:5V DC ± 10% Max. válasz sebesség:120 m/min. Jelperiódus:20 µm Skála ref. pont osztás:50 mm-enként Védelem:IP53

Linear Scale üveg skála továbbfejlesztett rezgésvédelemmel. AT103 jellemzői: Hőtágulási együttható (8 ± 1)x 10-6/K-1 Továbbfejlesztett rezgésszigetelés és tartósság. Páncél INOX kábel a kijelzőhöz történő csatlakoztatáshoz A jelkábel a csúszka mindkétk oldalán kivezethető. Jellemzők Kábelhossz:3 m Hasznos tartomány:1300 mm Pontosság:(3+3L/1000) µm L = tényleges mérési hossz (mm) Jelkimenet: kétfázisú színuszjel Üzemi hőmérséklet:0ºC - 45ºC Tápegység:5V DC ± 10% Max. válasz sebesség:120 m/min. Jelperiódus:20 µm Skála ref. pont osztás:50 mm-enként Védelem:IP53

Üveg skála - Zero nem kódolt Hőtágulási együttható (8 ± 1)x 10-6/K-1 Páncélozott INOX jelkábel a kijelzőhöz való csatlakoztatáshoz Jellemzők: Pontosság: (5+5L/1000) µm L = tényleges mérési hossz (mm) Tápegység:5V DC ± 10%

Linear Scale üveg skála továbbfejlesztett rezgésvédelemmel. AT103 jellemzői: Hőtágulási együttható (8 ± 1)x 10-6/K-1 Továbbfejlesztett rezgésszigetelés és tartósság. Páncél INOX kábel a kijelzőhöz történő csatlakoztatáshoz A jelkábel a csúszka mindkétk oldalán kivezethető. Jellemzők Kábelhossz:3 m Hasznos tartomány:1400 mm Pontosság:(3+3L/1000) µm L = tényleges mérési hossz (mm) Jelkimenet: kétfázisú színuszjel Üzemi hőmérséklet:0ºC - 45ºC Tápegység:5V DC ± 10% Max. válasz sebesség:120 m/min. Jelperiódus:20 µm Skála ref. pont osztás:50 mm-enként Védelem:IP53

Üveg skála - Zero nem kódolt Hőtágulási együttható (8 ± 1)x 10-6/K-1 Páncélozott INOX jelkábel a kijelzőhöz való csatlakoztatáshoz Jellemzők: Pontosság: (5+5L/1000) µm L = tényleges mérési hossz (mm) Tápegység:5V DC ± 10%

Stabil konstrukció, nagy ellenállás, rezgés-védelem függőleges és fekvő helyzetben is. Továbbfejlesztett rezgésszigetelés és tartósság. Páncél INOX kábel a kijelzőhöz történő csatlakoztatáshoz A jelkábel a csúszka mindkét oldalán kivezethető. Jellemzők Kábelhossz:3 m Hasznos tartomány:1400 mm Pontosság:(5+5L/1000) µm L = tényleges mérési hossz (mm) Jelkimenet: kétfázisú színuszjel Üzemi hőmérséklet:0ºC - 45ºC Tápegység:5V DC ± 10% Max. válasz sebesség:120 m/min. Jelperiódus:20 µm Skála ref. pont osztás:50 mm-enként Védelem:IP53

Üveg skála - Zero nem kódolt Hőtágulási együttható (8 ± 1)x 10-6/K-1 Páncélozott INOX jelkábel a kijelzőhöz való csatlakoztatáshoz Jellemzők: Pontosság: (5+5L/1000) µm L = tényleges mérési hossz (mm) Tápegység:5V DC ± 10%
