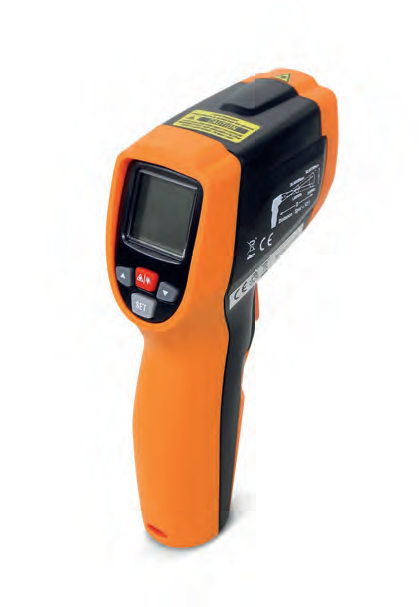

MŰSZAKI ADATOK Hőmérséklet-tartomány: -50 ÷ 500 °C (-22 ÷ +932 °F) Hőmérséklet kijelzési lépték: 0,1 °C (0,1 °F) Emissziófok: 0.1 ÷ 1 állítható Pontosság: -50 °C ÷ +20 °C (+/- 3 °C); 20 ÷ 500 °C (+/-2% vagy 2 °C) Távolság/mért felület aránya (D:S): 12:1 Automatikus kikapcsolás: kb. 10 másodperc Működési hőmérséklet tartomány: 0 °C ÷ 50 °C Tárolási hőmérséklet: -20 °C ÷ 60 °C Tápellátás: 1 db 9V elem

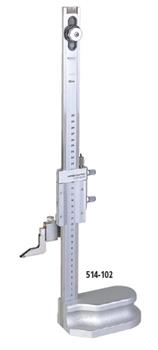

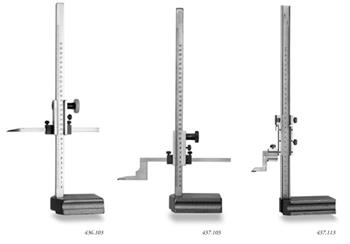

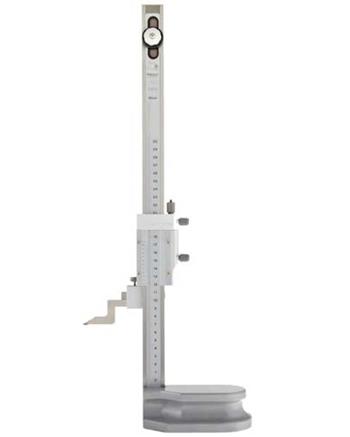

Nóniuszos magasságmérő pontos és gyors leolvasású matt krómozású főskálával és nóniusz skálával. Edzett és finomköszörült oszlop. Keményfém betétes rajztű. Állítható skála a nullázáshoz. Jellemzők Tartomány: 0 - 200 mm Pontosság: ±0,03 mm Tömeg: 1,4 kg Skálaosztás: 0.02 mm Digitális/Analóg: Analóg Coll-mm: Metrikus

Nóniuszos magasságmérő pontos és gyors leolvasás a matt krómozású fő- és nóniusz skála segítségével. Edzett és finom köszörült oszlop. Keményfém betétes rajztű. Állítható skála a nullázáshoz. Jellemzők Tartomány: 0 - 300 mm Pontosság: ±0,04 mm Finompozícionálás: 4 mm Tömeg: 3,1 kg Skálaosztás: 0.02 mm Digitális/Analóg: Analóg Coll-mm: Metrikus

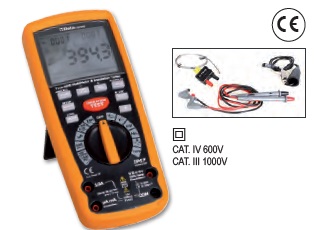

Feszültség AC/DC: 50mV - 1000V ±0.06% - ±0.1% rdg Áramerősség AC/DC: 0.01μA - 10A ±0.5% - ±1% rdg Ellenállás: 0.01Ω - 50MΩ ±0.2% - ±2% rdg Meg OHM: 0.01 - 5000MΩ ±4% rdg. max current 1mA Kapacitás: 5nF - 10mF ±1.5% - ±3% rdg Frekvencia: 50Hz - 100 MHz ±0.02% - ±0.1% rdg Hőmérséklet: -50°C - +1350°C ±0.5% rdg Diódateszt: 3V dc Folytonosságteszt: <30 Ω

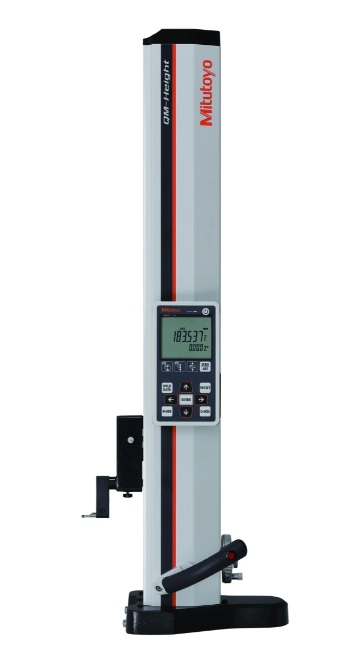

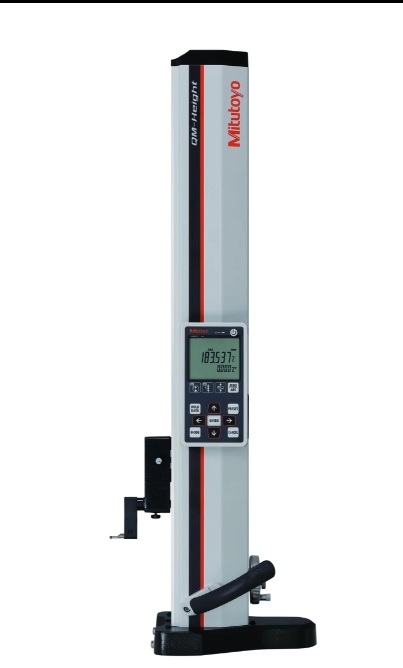

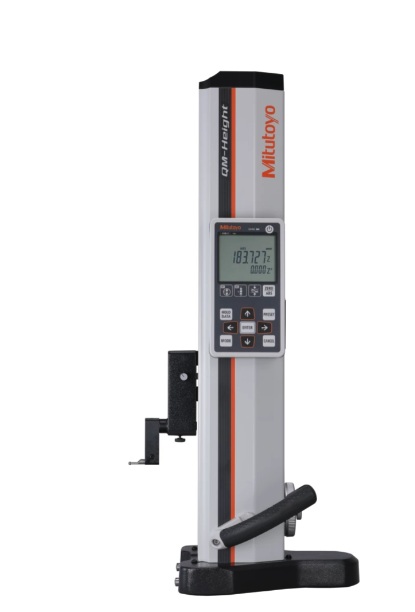

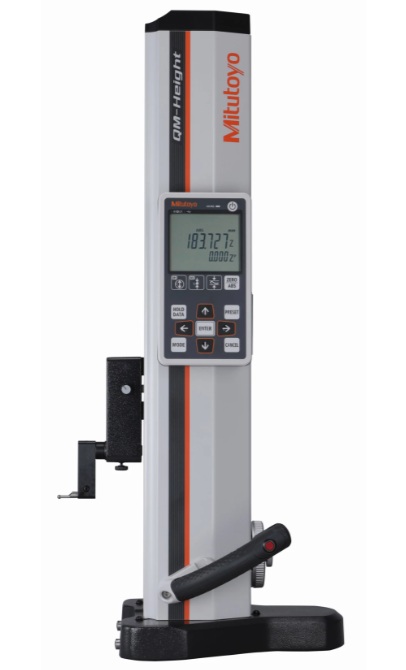

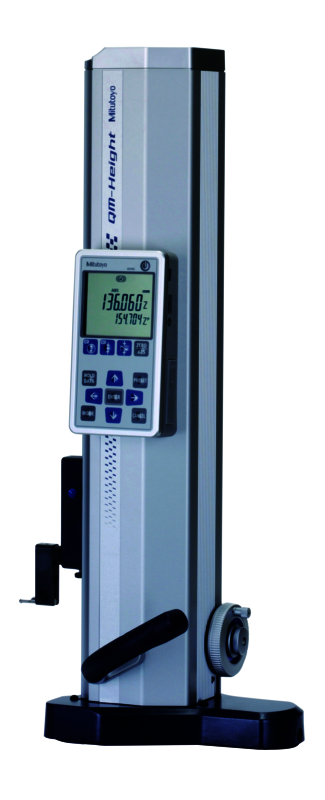

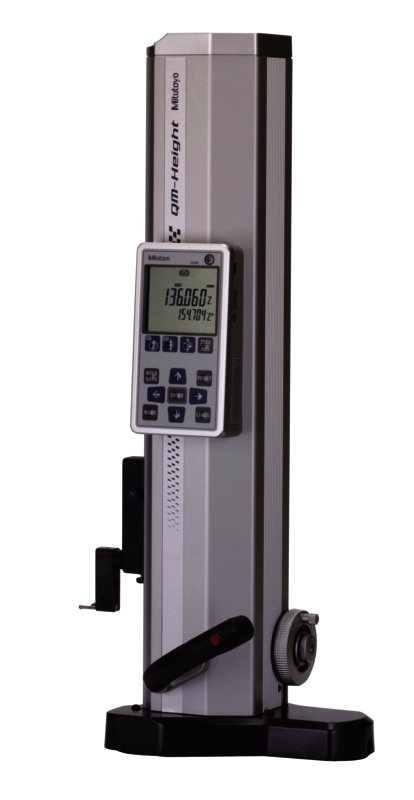

A Nagypontosságú ABSOLUTE digitális magasságmérő jellemzői: Nagy pontosságú és felbontású ABSOLUTE útmérő rendszer. Egyszerű referencia gombbal. Egyedülállóan alkalmas belső és külső átmérők mérésére (csúcspont detektálás mérés közben). OK/±NOK minősítés a megadott felső- és alsó tűrés alapján. Tűrésátlépés esetén a háttér színe zöldről pirosra vált át. Így a hibás méret azonnal érzékelhető. Jellemzők Tartomány: 0-350/0-465* Merőlegesség: 7µm Levegő ellátás: nem Tömeg: 25 kg Ismételhetőség (±2ơ): 1,8 µm Skála: ABSOLUTE elektromágneses induktív Szenzorok: Lásd a tapintók fejezetet Mérőerő: 1,5 ± 0,5 N Elmozdulás módja: Kézi Vezetés módja: Gördülő csapágy Tápegység: Alkaline elem AA LKR6 (4db), utántölthető elem AA Ni-MH (4db), AC Adapter (opcionális) Digimatic 2 támogatás Elem élettartam: ~ 300h (pneumatika nélkül) ~ 80h (pneumatikával) Mérési funkció: 1D mérés: átmérő, magasság, osztás, Max/Min/TIR (Max-Min), tűrés, előbeállítás, adattárolás Digitális/Analóg: Digitális Accuracy: ±(2,4+2.1L/600) µm L = mérési hossz (mm)

A Nagypontosságú ABSOLUTE digitális magasságmérő jellemzői: Nagy pontosságú és felbontású ABSOLUTE útmérő rendszer. Egyszerű referencia gombbal. Egyedülállóan alkalmas belső és külső átmérők mérésére (csúcspont detektálás mérés közben). OK/±NOK minősítés a megadott felső- és alsó tűrés alapján. Tűrésátlépés esetén a háttér színe zöldről pirosra vált át. Így a hibás méret azonnal érzékelhető. Jellemzők Tartomány: 0-350/0-465* Merőlegesség: 7µm Levegő ellátás: igen Tömeg: 29 kg Ismételhetőség (±2ơ): 1,8 µm Skála: ABSOLUTE elektromágneses induktív Szenzorok: Lásd a tapintók fejezetet Mérőerő: 1,5 ± 0,5 N Elmozdulás módja: Kézi Vezetés módja: Gördülő csapágy Tápegység: Alkaline elem AA LKR6 (4db), utántölthető elem AA Ni-MH (4db), AC Adapter (opcionális) Digimatic 2 támogatás Elem élettartam: ~ 300h (pneumatika nélkül) ~ 80h (pneumatikával) Mérési funkció: 1D mérés: átmérő, magasság, osztás, Max/Min/TIR (Max-Min), tűrés, előbeállítás, adattárolás Digitális/Analóg: Digitális Accuracy: ±(2,4+2.1L/600) µm L = mérési hossz (mm)

A Nagypontosságú ABSOLUTE digitális magasságmérő jellemzői: Nagy pontosságú és felbontású ABSOLUTE útmérő rendszer. Egyszerű referencia gombbal. Egyedülállóan alkalmas belső és külső átmérők mérésére (csúcspont detektálás mérés közben). OK/±NOK minősítés a megadott felső- és alsó tűrés alapján. Tűrésátlépés esetén a háttér színe zöldről pirosra vált át. Így a hibás méret azonnal érzékelhető. Jellemzők Tartomány: 0-600/0-715* Merőlegesség: 12µm Levegő ellátás: nem Tömeg: 26 kg Ismételhetőség (±2ơ): 1,8 µm Skála: ABSOLUTE elektromágneses induktív Szenzorok: Lásd a tapintók fejezetet Mérőerő: 1,5 ± 0,5 N Elmozdulás módja: Kézi Vezetés módja: Gördülő csapágy Tápegység: Alkaline elem AA LKR6 (4db), utántölthető elem AA Ni-MH (4db), AC Adapter (opcionális) Digimatic 2 támogatás Elem élettartam: ~ 300h (pneumatika nélkül) ~ 80h (pneumatikával) Mérési funkció: 1D mérés: átmérő, magasság, osztás, Max/Min/TIR (Max-Min), tűrés, előbeállítás, adattárolás Digitális/Analóg: Digitális Accuracy: ±(2,4+2.1L/600) µm L = mérési hossz (mm)

A Nagypontosságú ABSOLUTE digitális magasságmérő jellemzői: Nagy pontosságú és felbontású ABSOLUTE útmérő rendszer. Egyszerű referencia gombbal. Egyedülállóan alkalmas belső és külső átmérők mérésére (csúcspont detektálás mérés közben). OK/±NOK minősítés a megadott felső- és alsó tűrés alapján. Tűrésátlépés esetén a háttér színe zöldről pirosra vált át. Így a hibás méret azonnal érzékelhető. Jellemzők Tartomány: 0-600/0-715* Merőlegesség: 12µm Levegő ellátás: igen Tömeg: 30 kg Ismételhetőség (±2ơ): 1,8 µm Skála: ABSOLUTE elektromágneses induktív Szenzorok: Lásd a tapintók fejezetet Mérőerő: 1,5 ± 0,5 N Elmozdulás módja: Kézi Vezetés módja: Gördülő csapágy Tápegység: Alkaline elem AA LKR6 (4db), utántölthető elem AA Ni-MH (4db), AC Adapter (opcionális) Digimatic 2 támogatás Elem élettartam: ~ 300h (pneumatika nélkül) ~ 80h (pneumatikával) Mérési funkció: 1D mérés: átmérő, magasság, osztás, Max/Min/TIR (Max-Min), tűrés, előbeállítás, adattárolás Digitális/Analóg: Digitális Accuracy: ±(2,4+2.1L/600) µm L = mérési hossz (mm)

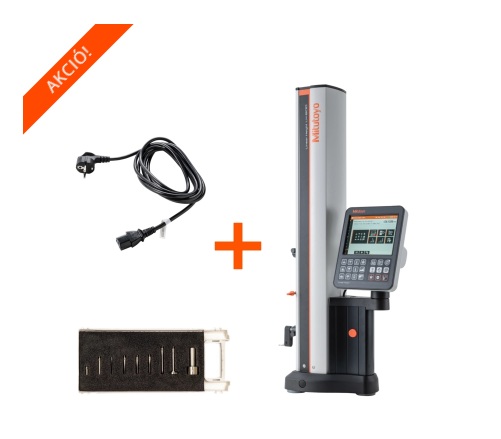

A Linear Height LH-600F/FG egy csúcskategóriás 2D magasságmérő eszköz, amely az intuitív kezelhetőséget, a sokoldalú funkcionalitást és a kivételes pontosságot ötvözi. Főbb jellemzők: Hibrid vezérlődoboz érintőképernyővel és beépített fóliabillentyűzettel a könnyű kezelhetőség érdekében 0,1 µm-es digitális lépésköz, amely rendkívül finom mérést tesz lehetővé Kiváló pontosság: (1,1 + 0,6L/600) µm Kétirányú Digimatic adatátvitel (Digimatic S1) Mérési eredmények nyomtatása blokknyomtatóval vagy Digimatic nyomtatóval (DP-1VA), illetve továbbítás számítógépre vezeték nélküli kapcsolaton, USB-kábelen vagy USB-meghajtón keresztül Pneumatikus meghajtás a sima és pontos mozgatásért Automatikus programfuttatás előre betanított alkatrészprogramok alapján Kiváló vizualizáció a GO/±NG tűréshatárok összehasonlításához Független működés újratölthető akkumulátorral Ingyenesen elérhető LH-Communication Tool szoftver online Méretek: Hossz: 492 mm × Szélesség: 238 mm × Magasság: 996 mm

A mérési műveleteket érintőképernyővel és integrált lapos billentyűzettel ellátott hibrid vezérlődoboz használatával lehet elvégezni 0,1 µm digitális lépéssel képes mérni Kiváló pontosság (1,1 + 0,6L/600) µm Kétirányú Digimatic adatkimenet (Digimatic S1) A mérési eredmények nyugtanyomtatóról vagy Digimatic nyomtatóról (DP-1VA) nyomtathatók, és vezeték nélküli kommunikáción, USB-kábellel vagy USB-stick-en keresztül számítógépre küldhetők. Pneumatikus meghajtó mechanizmus Előtanult alkatrészprogramok automatikus futtatása A GO/±NG tolerancia-összehasonlítások kiváló megjelenítése Független működés újratölthető akkumulátorral LH-Communication Tool Szoftver online ingyenesen elérhető Mérete L 492 mm x Szé 238 mm x Ma 996 mm
